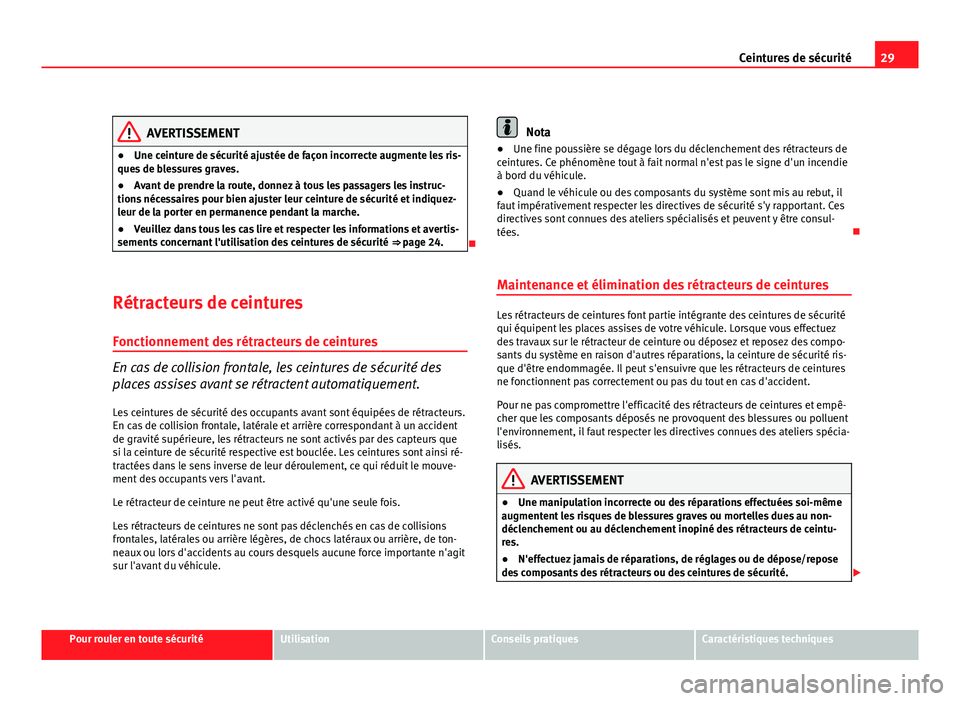

29
Ceintures de sécurité
AVERTISSEMENT
● Une ceinture de sécurité ajustée de façon incorrecte augmente les ris-
ques de blessures graves.
● Avant de prendre la route, donnez à tous les passagers les instruc-
tions nécessaires pour bien ajuster leur ceinture de sécurité et indiquez-
leur de la porter en permanence pendant la marche.
● Veuillez dans tous les cas lire et respecter les informations et avertis-
sements concernant l'utilisation des ceintures de sécurité ⇒ page 24.
Rétracteurs de ceintures Fonctionnement des rétracteurs de ceintures
En cas de collision frontale, les ceintures de sécurité des
places assises avant se rétractent automatiquement.
Les ceintures de sécurité des occupants avant sont équipées de rétracteurs.
En cas de collision frontale, latérale et arrière correspondant à un accident
de gravité supérieure, les rétracteurs ne sont activés par des capteurs que
si la ceinture de sécurité respective est bouclée. Les ceintures sont ainsi ré-
tractées dans le sens inverse de leur déroulement, ce qui réduit le mouve-
ment des occupants vers l'avant.
Le rétracteur de ceinture ne peut être activé qu'une seule fois.
Les rétracteurs de ceintures ne sont pas déclenchés en cas de collisions
frontales, latérales ou arrière légères, de chocs latéraux ou arrière, de ton-
neaux ou lors d'accidents au cours desquels aucune force importante n'agit
sur l'avant du véhicule.
Nota
● Une fine poussière se dégage lors du déclenchement des rétracteurs de
ceintures. Ce phénomène tout à fait normal n'est pas le signe d'un incendie
à bord du véhicule.
● Quand le véhicule ou des composants du système sont mis au rebut, il
faut impérativement respecter les directives de sécurité s'y rapportant. Ces
directives sont connues des ateliers spécialisés et peuvent y être consul-
tées.
Maintenance et élimination des rétracteurs de ceintures
Les rétracteurs de ceintures font partie intégrante des ceintures de sécurité
qui équipent les places assises de votre véhicule. Lorsque vous effectuez
des travaux sur le rétracteur de ceinture ou déposez et reposez des compo-
sants du système en raison d'autres réparations, la ceinture de sécurité ris-
que d'être endommagée. Il peut s'ensuivre que les rétracteurs de ceintures
ne fonctionnent pas correctement ou pas du tout en cas d'accident.
Pour ne pas compromettre l'efficacité des rétracteurs de ceintures et empê-
cher que les composants déposés ne provoquent des blessures ou polluent
l'environnement, il faut respecter les directives connues des ateliers spécia-
lisés.
AVERTISSEMENT
● Une manipulation incorrecte ou des réparations effectuées soi-même
augmentent les risques de blessures graves ou mortelles dues au non-
déclenchement ou au déclenchement inopiné des rétracteurs de ceintu-
res.
● N'effectuez jamais de réparations, de réglages ou de dépose/repose
des composants des rétracteurs ou des ceintures de sécurité.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 32 of 333

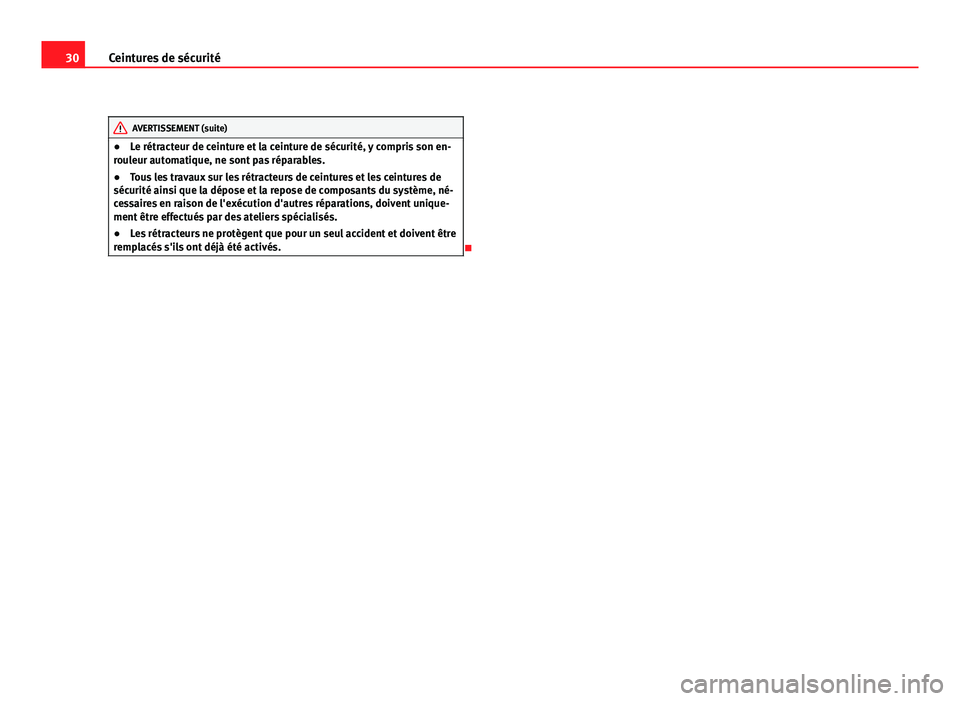

30Ceintures de sécurité
AVERTISSEMENT (suite)
● Le rétracteur de ceinture et la ceinture de sécurité, y compris son en-
rouleur automatique, ne sont pas réparables.
● Tous les travaux sur les rétracteurs de ceintures et les ceintures de
sécurité ainsi que la dépose et la repose de composants du système, né-
cessaires en raison de l'exécution d'autres réparations, doivent unique-
ment être effectués par des ateliers spécialisés.
● Les rétracteurs ne protègent que pour un seul accident et doivent être
remplacés s'ils ont déjà été activés.
Page 33 of 333
31

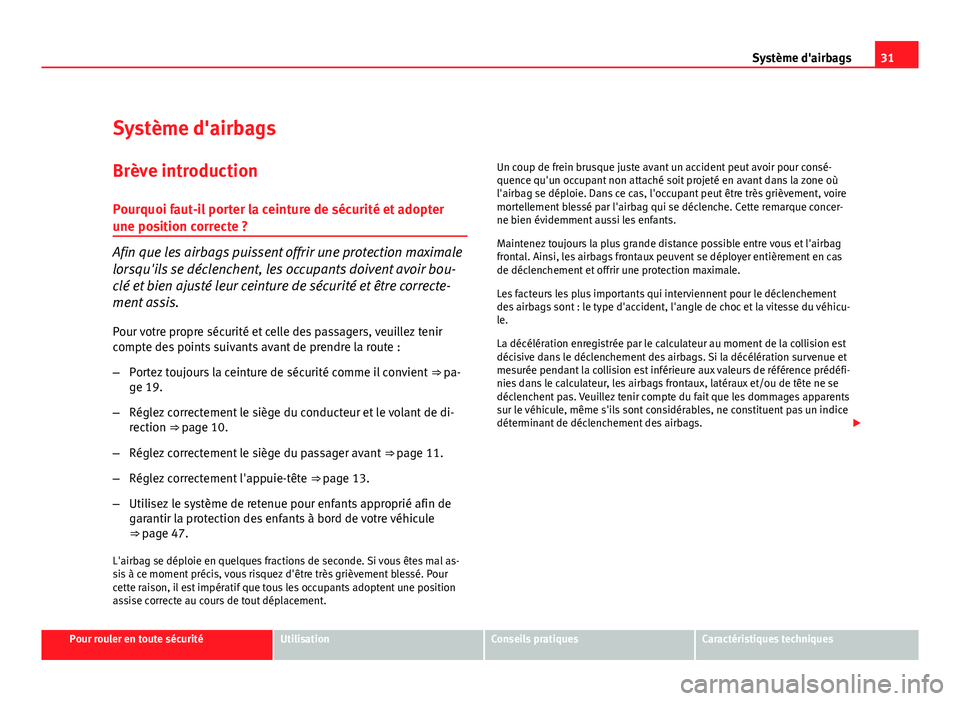

Système d'airbags
Système d'airbags
Brève introduction Pourquoi faut-il porter la ceinture de sécurité et adopter
une position correcte ?
Afin que les airbags puissent offrir une protection maximale
lorsqu'ils se déclenchent, les occupants doivent avoir bou-
clé et bien ajusté leur ceinture de sécurité et être correcte-
ment assis.
Pour votre propre sécurité et celle des passagers, veuillez tenir
compte des points suivants avant de prendre la route :
– Portez toujours la ceinture de sécurité comme il convient ⇒ pa-
ge 19.
– Réglez correctement le siège du conducteur et le volant de di-
rection ⇒ page 10.
– Réglez correctement le siège du passager avant ⇒ page 11.
– Réglez correctement l'appuie-tête ⇒ page 13.
– Utilisez le système de retenue pour enfants approprié afin de
garantir la protection des enfants à bord de votre véhicule
⇒ page 47.
L'airbag se déploie en quelques fractions de seconde. Si vous êtes mal as-
sis à ce moment précis, vous risquez d'être très grièvement blessé. Pour
cette raison, il est impératif que tous les occupants adoptent une position
assise correcte au cours de tout déplacement. Un coup de frein brusque juste avant un accident peut avoir pour consé-
quence qu'un occupant non attaché soit projeté en avant dans la zone où
l'airbag se déploie. Dans ce cas, l'occupant peut être très grièvement, voire
mortellement blessé par l'airbag qui se déclenche. Cette remarque concer-
ne bien évidemment aussi les enfants.
Maintenez toujours la plus grande distance possible entre vous et l'airbag
frontal. Ainsi, les airbags frontaux peuvent se déployer entièrement en cas
de déclenchement et offrir une protection maximale.
Les facteurs les plus importants qui interviennent pour le déclenchement
des airbags sont : le type d'accident, l'angle de choc et la vitesse du véhicu-
le.
La décélération enregistrée par le calculateur au moment de la collision est
décisive dans le déclenchement des airbags. Si la décélération survenue et
mesurée pendant la collision est inférieure aux valeurs de référence prédéfi-
nies dans le calculateur, les airbags frontaux, latéraux et/ou de tête ne se
déclenchent pas. Veuillez tenir compte du fait que les dommages apparents
sur le véhicule, même s'ils sont considérables, ne constituent pas un indice
déterminant de déclenchement des airbags.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 34 of 333

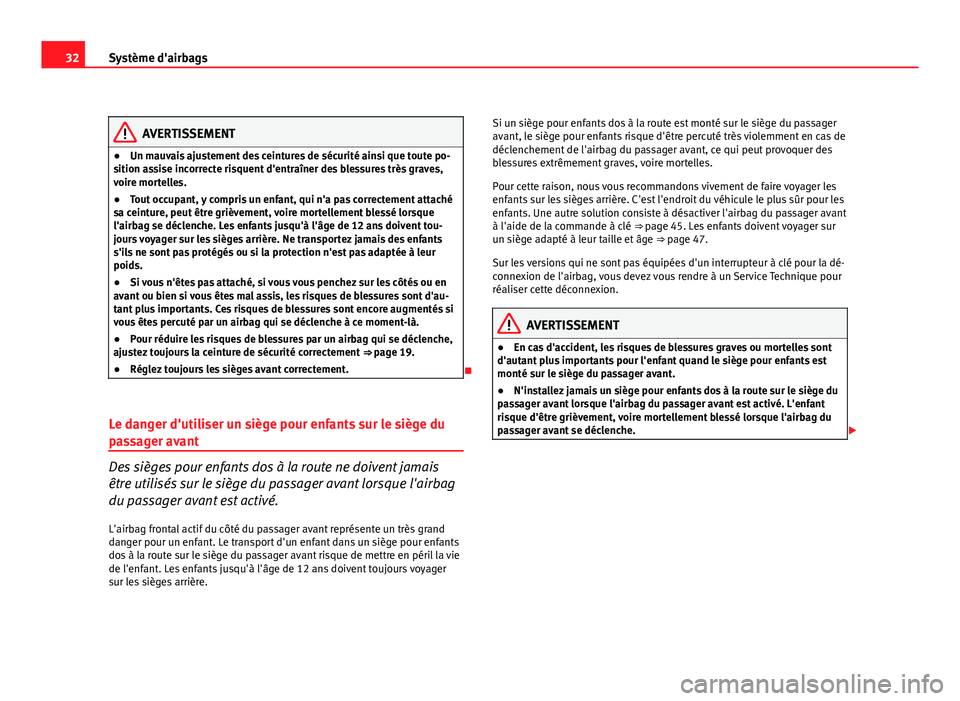

32Système d'airbags
AVERTISSEMENT
● Un mauvais ajustement des ceintures de sécurité ainsi que toute po-
sition assise incorrecte risquent d'entraîner des blessures très graves,
voire mortelles.
● Tout occupant, y compris un enfant, qui n'a pas correctement attaché
sa ceinture, peut être grièvement, voire mortellement blessé lorsque
l'airbag se déclenche. Les enfants jusqu'à l'âge de 12 ans doivent tou-
jours voyager sur les sièges arrière. Ne transportez jamais des enfants
s'ils ne sont pas protégés ou si la protection n'est pas adaptée à leur
poids.
● Si vous n'êtes pas attaché, si vous vous penchez sur les côtés ou en
avant ou bien si vous êtes mal assis, les risques de blessures sont d'au-
tant plus importants. Ces risques de blessures sont encore augmentés si
vous êtes percuté par un airbag qui se déclenche à ce moment-là.
● Pour réduire les risques de blessures par un airbag qui se déclenche,
ajustez toujours la ceinture de sécurité correctement ⇒ page 19.
● Réglez toujours les sièges avant correctement.
Le danger d'utiliser un siège pour enfants sur le siège du
passager avant
Des sièges pour enfants dos à la route ne doivent jamais
être utilisés sur le siège du passager avant lorsque l'airbag
du passager avant est activé.
L'airbag frontal actif du côté du passager avant représente un très grand
danger pour un enfant. Le transport d'un enfant dans un siège pour enfants
dos à la route sur le siège du passager avant risque de mettre en péril la vie
de l'enfant. Les enfants jusqu'à l'âge de 12 ans doivent toujours voyager
sur les sièges arrière. Si un siège pour enfants dos à la route est monté sur le siège du passager
avant, le siège pour enfants risque d'être percuté très violemment en cas de
déclenchement de l'airbag du passager avant, ce qui peut provoquer des
blessures extrêmement graves, voire mortelles.
Pour cette raison, nous vous recommandons vivement de faire voyager les
enfants sur les sièges arrière. C'est l'endroit du véhicule le plus sûr pour les
enfants. Une autre solution consiste à désactiver l'airbag du passager avant
à l'aide de la commande à clé ⇒ page 45. Les enfants doivent voyager sur
un siège adapté à leur taille et âge
⇒ page 47.
Sur les versions qui ne sont pas équipées d'un interrupteur à clé pour la dé-
connexion de l'airbag, vous devez vous rendre à un Service Technique pour
réaliser cette déconnexion.
AVERTISSEMENT
● En cas d'accident, les risques de blessures graves ou mortelles sont
d'autant plus importants pour l'enfant quand le siège pour enfants est
monté sur le siège du passager avant.
● N'installez jamais un siège pour enfants dos à la route sur le siège du
passager avant lorsque l'airbag du passager avant est activé. L'enfant
risque d'être grièvement, voire mortellement blessé lorsque l'airbag du
passager avant se déclenche.
Page 35 of 333

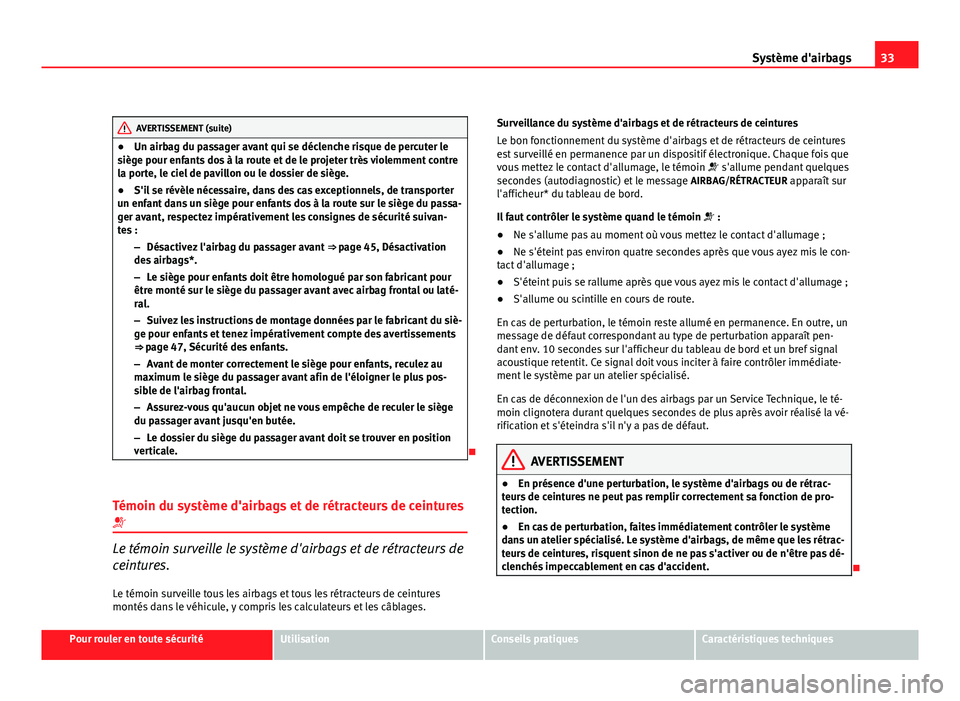

33
Système d'airbags
AVERTISSEMENT (suite)
● Un airbag du passager avant qui se déclenche risque de percuter le
siège pour enfants dos à la route et de le projeter très violemment contre
la porte, le ciel de pavillon ou le dossier de siège.
● S'il se révèle nécessaire, dans des cas exceptionnels, de transporter
un enfant dans un siège pour enfants dos à la route sur le siège du passa-
ger avant, respectez impérativement les consignes de sécurité suivan-
tes :
–Désactivez l'airbag du passager avant ⇒ page 45, Désactivation
des airbags*.
– Le siège pour enfants doit être homologué par son fabricant pour
être monté sur le siège du passager avant avec airbag frontal ou laté-
ral.
– Suivez les instructions de montage données par le fabricant du siè-
ge pour enfants et tenez impérativement compte des avertissements
⇒ page 47, Sécurité des enfants.
– Avant de monter correctement le siège pour enfants, reculez au
maximum le siège du passager avant afin de l'éloigner le plus pos-
sible de l'airbag frontal.
– Assurez-vous qu'aucun objet ne vous empêche de reculer le siège
du passager avant jusqu'en butée.
– Le dossier du siège du passager avant doit se trouver en position
verticale.
Témoin du système d'airbags et de rétracteurs de ceintures
Le témoin surveille le système d'airbags et de rétracteurs de
ceintures. Le témoin surveille tous les airbags et tous les rétracteurs de ceintures
montés dans le véhicule, y compris les calculateurs et les câblages. Surveillance du système d'airbags et de rétracteurs de ceintures
Le bon fonctionnement du système d'airbags et de rétracteurs de ceintures
est surveillé en permanence par un dispositif électronique. Chaque fois que
vous mettez le contact d'allumage, le témoin
s'allume pendant quelques
secondes (autodiagnostic) et le message AIRBAG/RÉTRACTEUR apparaît sur
l'afficheur* du tableau de bord.
Il faut contrôler le système quand le témoin :
● Ne s'allume pas au moment où vous mettez le contact d'allumage ;
● Ne s'éteint pas environ quatre secondes après que vous ayez mis le con-
tact d'allumage ;
● S'éteint puis se rallume après que vous ayez mis le contact d'allumage ;
● S'allume ou scintille en cours de route.
En cas de perturbation, le témoin reste allumé en permanence. En outre, un
message de défaut correspondant au type de perturbation apparaît pen-
dant env. 10 secondes sur l'afficheur du tableau de bord et un bref signal
acoustique retentit. Ce signal doit vous inciter à faire contrôler immédiate-
ment le système par un atelier spécialisé.
En cas de déconnexion de l'un des airbags par un Service Technique, le té-
moin clignotera durant quelques secondes de plus après avoir réalisé la vé-
rification et s'éteindra s'il n'y a pas de défaut.
AVERTISSEMENT
● En présence d'une perturbation, le système d'airbags ou de rétrac-
teurs de ceintures ne peut pas remplir correctement sa fonction de pro-
tection.
● En cas de perturbation, faites immédiatement contrôler le système
dans un atelier spécialisé. Le système d'airbags, de même que les rétrac-
teurs de ceintures, risquent sinon de ne pas s'activer ou de n'être pas dé-
clenchés impeccablement en cas d'accident.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 36 of 333
34Système d'airbags

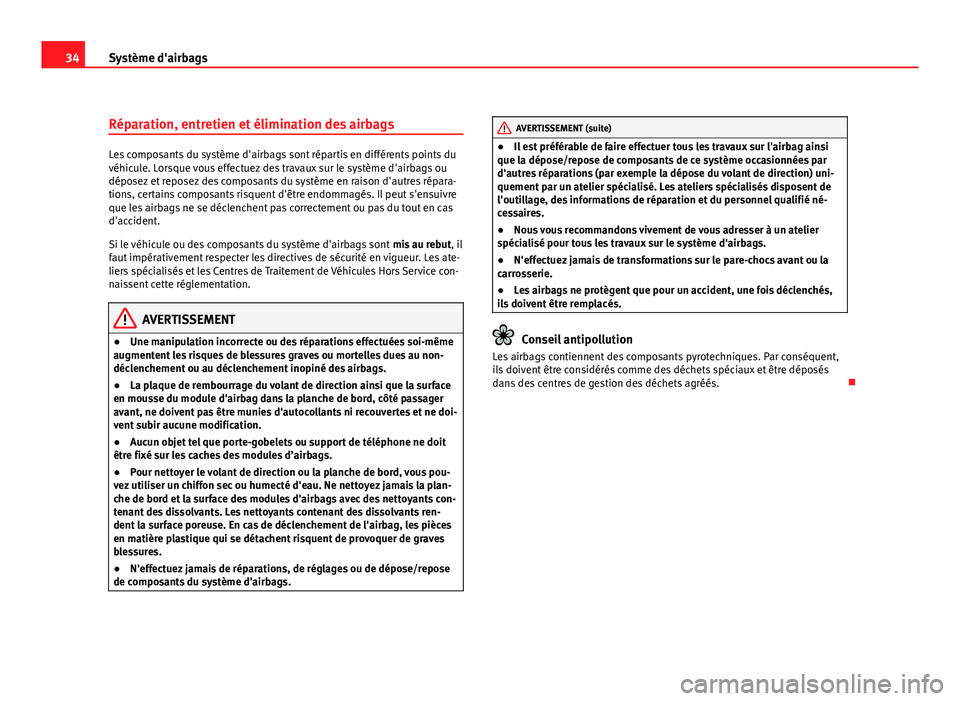

Réparation, entretien et élimination des airbags
Les composants du système d'airbags sont répartis en différents points du
véhicule. Lorsque vous effectuez des travaux sur le système d'airbags ou
déposez et reposez des composants du système en raison d'autres répara-
tions, certains composants risquent d'être endommagés. Il peut s'ensuivre
que les airbags ne se déclenchent pas correctement ou pas du tout en cas
d'accident.
Si le véhicule ou des composants du système d'airbags sont mis au rebut, il
faut impérativement respecter les directives de sécurité en vigueur. Les ate-
liers spécialisés et les Centres de Traitement de Véhicules Hors Service con-
naissent cette réglementation.
AVERTISSEMENT
● Une manipulation incorrecte ou des réparations effectuées soi-même
augmentent les risques de blessures graves ou mortelles dues au non-
déclenchement ou au déclenchement inopiné des airbags.
● La plaque de rembourrage du volant de direction ainsi que la surface
en mousse du module d'airbag dans la planche de bord, côté passager
avant, ne doivent pas être munies d'autocollants ni recouvertes et ne doi-
vent subir aucune modification.
● Aucun objet tel que porte-gobelets ou support de téléphone ne doit
être fixé sur les caches des modules d’airbags.
● Pour nettoyer le volant de direction ou la planche de bord, vous pou-
vez utiliser un chiffon sec ou humecté d'eau. Ne nettoyez jamais la plan-
che de bord et la surface des modules d'airbags avec des nettoyants con-
tenant des dissolvants. Les nettoyants contenant des dissolvants ren-
dent la surface poreuse. En cas de déclenchement de l'airbag, les pièces
en matière plastique qui se détachent risquent de provoquer de graves
blessures.
● N'effectuez jamais de réparations, de réglages ou de dépose/repose
de composants du système d'airbags.
AVERTISSEMENT (suite)
● Il est préférable de faire effectuer tous les travaux sur l'airbag ainsi
que la dépose/repose de composants de ce système occasionnées par
d'autres réparations (par exemple la dépose du volant de direction) uni-
quement par un atelier spécialisé. Les ateliers spécialisés disposent de
l'outillage, des informations de réparation et du personnel qualifié né-
cessaires.
● Nous vous recommandons vivement de vous adresser à un atelier
spécialisé pour tous les travaux sur le système d'airbags.
● N'effectuez jamais de transformations sur le pare-chocs avant ou la
carrosserie.
● Les airbags ne protègent que pour un accident, une fois déclenchés,
ils doivent être remplacés.
Conseil antipollution
Les airbags contiennent des composants pyrotechniques. Par conséquent,
ils doivent être considérés comme des déchets spéciaux et être déposés
dans des centres de gestion des déchets agréés.
Page 37 of 333
35
Système d'airbags

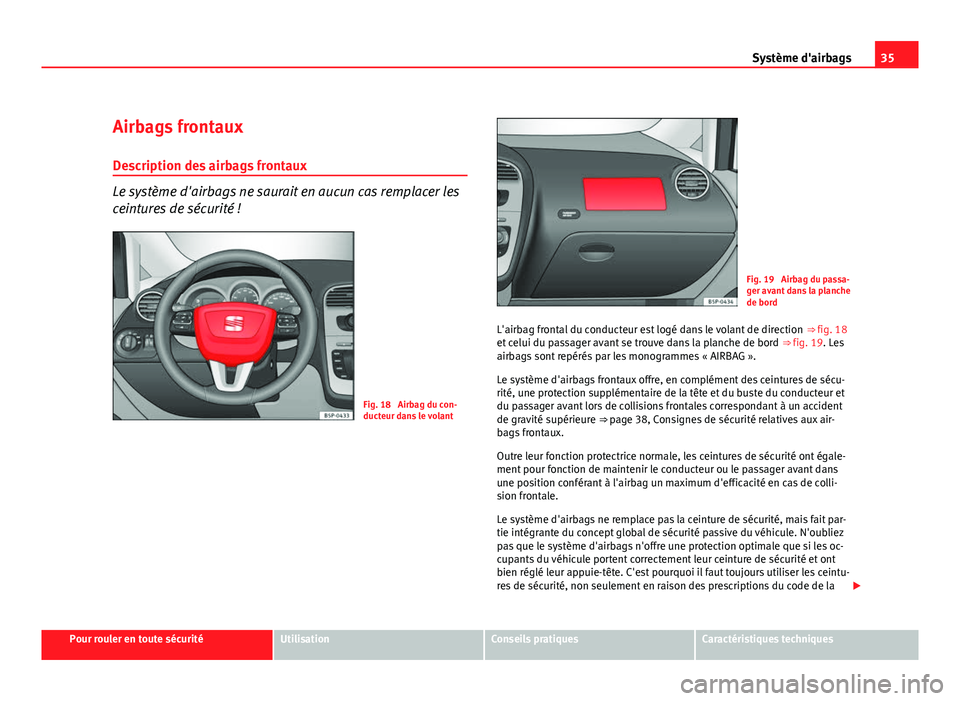

Airbags frontaux
Description des airbags frontaux
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !
Fig. 18 Airbag du con-
ducteur dans le volant
Fig. 19 Airbag du passa-
ger avant dans la planche
de bord
L'airbag frontal du conducteur est logé dans le volant de direction ⇒ fig. 18
et celui du passager avant se trouve dans la planche de bord ⇒ fig. 19. Les
airbags sont repérés par les monogrammes « AIRBAG ».
Le système d'airbags frontaux offre, en complément des ceintures de sécu-
rité, une protection supplémentaire de la tête et du buste du conducteur et
du passager avant lors de collisions frontales correspondant à un accident
de gravité supérieure ⇒ page 38, Consignes de sécurité relatives aux air- bags frontaux.
Outre leur fonction protectrice normale, les ceintures de sécurité ont égale-
ment pour fonction de maintenir le conducteur ou le passager avant dans
une position conférant à l'airbag un maximum d'efficacité en cas de colli-
sion frontale.
Le système d'airbags ne remplace pas la ceinture de sécurité, mais fait par-
tie intégrante du concept global de sécurité passive du véhicule. N'oubliez
pas que le système d'airbags n'offre une protection optimale que si les oc-
cupants du véhicule portent correctement leur ceinture de sécurité et ont
bien réglé leur appuie-tête. C'est pourquoi il faut toujours utiliser les ceintu-
res de sécurité, non seulement en raison des prescriptions du code de la
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 38 of 333
36Système d'airbags
route, mais aussi pour des questions de sécurité ⇒ page 19, Brève intro-
duction.
Les principaux composants du système d'airbags frontaux sont :
● Un dispositif électronique de pilotage et de surveillance (calculateur).
● Les deux airbags frontaux (sacs gonflables avec générateur de gaz) pour
le conducteur et le passager avant.
● Un témoin au tableau de bord ⇒ page 33.
Le bon fonctionnement du système d'airbags est surveillé par un dispositif
électronique. Chaque fois que vous mettez le contact d'allumage, le témoin
d'airbags s'allume pendant quelques secondes (autodiagnostic).
Le système est défaillant lorsque le témoin :
● Ne s'allume pas au moment où vous mettez le contact d'allumage ⇒ pa-
ge 33 ;
● Ne s'éteint pas environ quatre secondes après que vous ayez mis le con-
tact d'allumage ;
● S'éteint puis se rallume après que vous ayez mis le contact d'allumage ;
● S'allume ou scintille en cours de route.
Critères de non déclenchement du système d'airbags frontaux :
● Contact d'allumage coupé
● Collisions frontales sans gravité
● Collisions latérales
● Collisions par l'arrière
● Tonneau.
AVERTISSEMENT
● Seule une parfaite position assise confère aux ceintures de sécurité
et au système d'airbags leur pleine efficacité ⇒ page 10, Position correc-
te des occupants du véhicule.
● En présence d'une perturbation, faites contrôler au plus vite le systè-
me d'airbags dans un atelier spécialisé. Le système d'airbags risquerait
sinon de ne pas se déclencher correctement ou de ne pas se déclencher
du tout en cas de collision frontale.

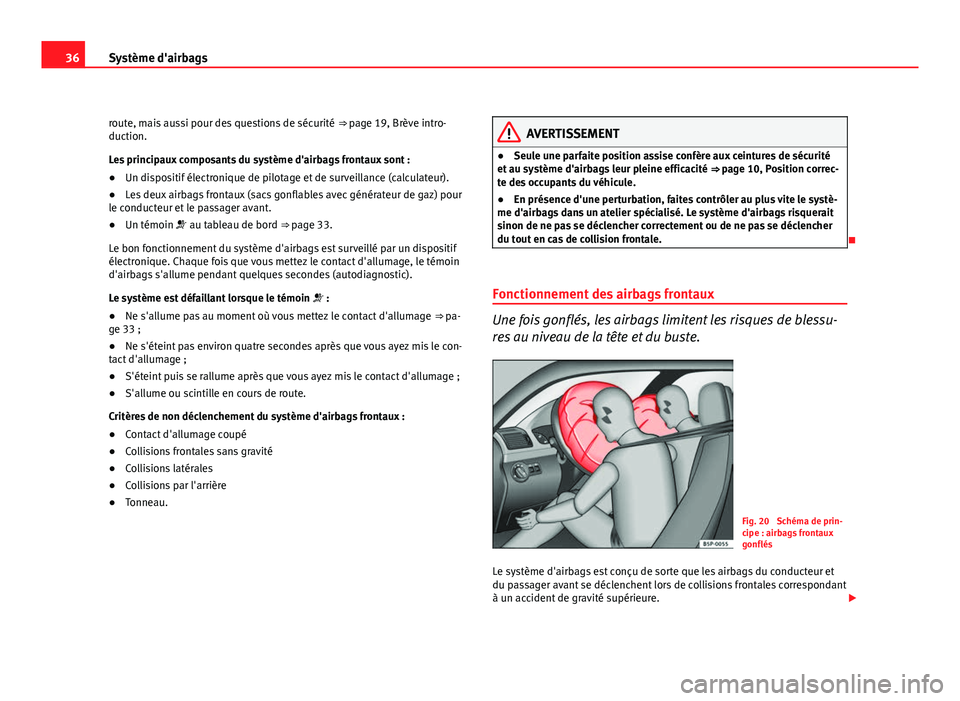

Fonctionnement des airbags frontaux
Une fois gonflés, les airbags limitent les risques de blessu-
res au niveau de la tête et du buste.
Fig. 20 Schéma de prin-
cipe : airbags frontaux
gonflés
Le système d'airbags est conçu de sorte que les airbags du conducteur et
du passager avant se déclenchent lors de collisions frontales correspondant
à un accident de gravité supérieure.
Page 39 of 333
37
Système d'airbags
Certains accidents peuvent aussi bien provoquer le déclenchement des air-
bags frontaux que celui des airbags de tête et latéraux.
Lors de l'activation du système, les airbags se remplissent de gaz propul-
seur et se déploient devant le conducteur et le passager ⇒ fig. 20. Lorsque
les occupants avant plongent dans le sac entièrement déployé, leur dépla-
cement vers l'avant est amorti, ce qui réduit les risques de blessures de la
tête et du buste.
La conception spéciale de l'airbag permet la sortie contrôlée de gaz lorsque
l'occupant exerce une pression dessus. Ainsi, la tête et le buste sont proté- gés en étant enveloppés par l'airbag. Après un accident, l'airbag est donc
suffisamment dégonflé pour dégager la vue vers l'avant.
Le déploiement de l'airbag se produit en quelques fractions de seconde, à
très grande vitesse, afin de garantir une protection supplémentaire en cas
d'accident. Une fine poussière peut être libérée lors du déploiement de
l'airbag. Ce phénomène tout à fait normal n'est pas le signe d'un incendie à
bord du véhicule.

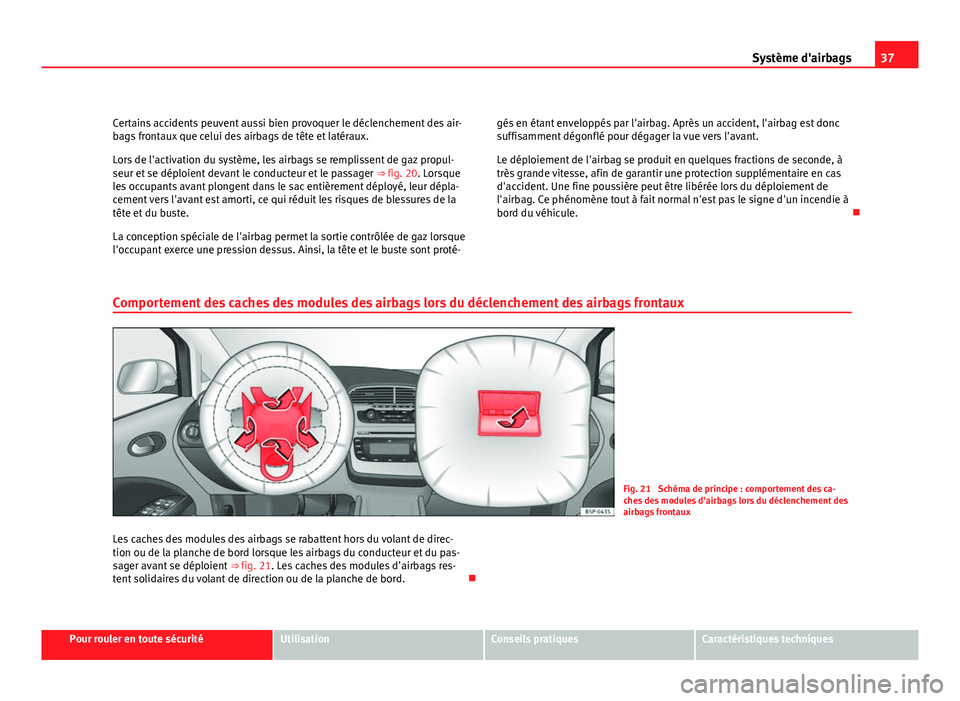

Comportement des caches des modules des airbags lors du déclenchement des airbags frontaux
Fig. 21 Schéma de principe : comportement des ca-
ches des modules d'airbags lors du déclenchement des
airbags frontaux
Les caches des modules des airbags se rabattent hors du volant de direc-
tion ou de la planche de bord lorsque les airbags du conducteur et du pas-
sager avant se déploient ⇒ fig. 21. Les caches des modules d'airbags res-
tent solidaires du volant de direction ou de la planche de bord.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Page 40 of 333
38Système d'airbags

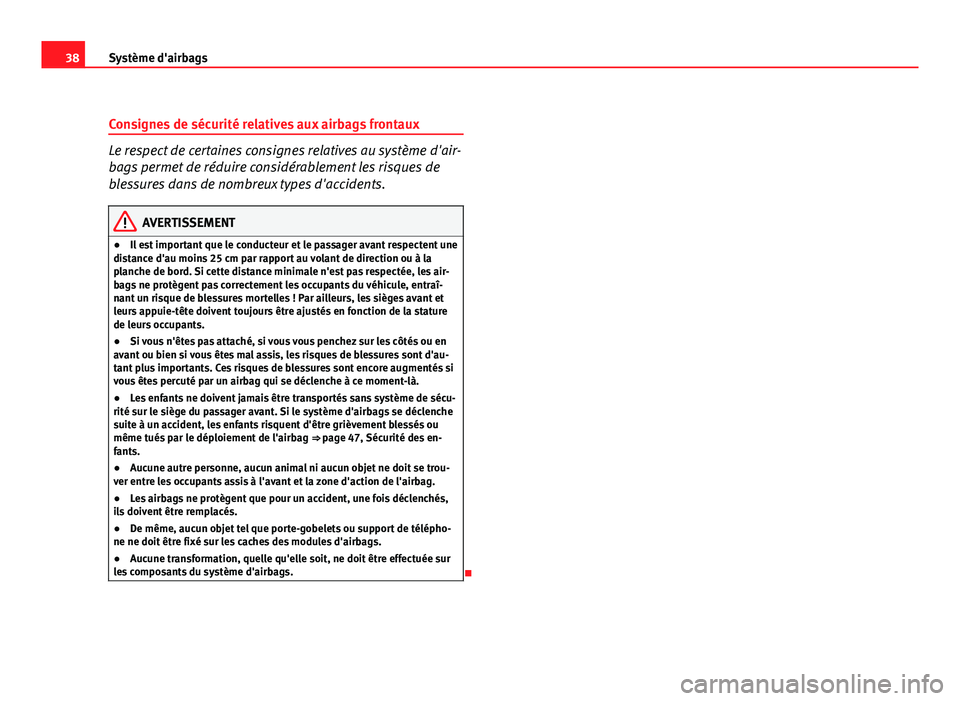

Consignes de sécurité relatives aux airbags frontaux
Le respect de certaines consignes relatives au système d'air-
bags permet de réduire considérablement les risques de
blessures dans de nombreux types d'accidents.
AVERTISSEMENT
● Il est important que le conducteur et le passager avant respectent une
distance d'au moins 25 cm par rapport au volant de direction ou à la
planche de bord. Si cette distance minimale n'est pas respectée, les air-
bags ne protègent pas correctement les occupants du véhicule, entraî-
nant un risque de blessures mortelles ! Par ailleurs, les sièges avant et
leurs appuie-tête doivent toujours être ajustés en fonction de la stature
de leurs occupants.
● Si vous n'êtes pas attaché, si vous vous penchez sur les côtés ou en
avant ou bien si vous êtes mal assis, les risques de blessures sont d'au-
tant plus importants. Ces risques de blessures sont encore augmentés si
vous êtes percuté par un airbag qui se déclenche à ce moment-là.
● Les enfants ne doivent jamais être transportés sans système de sécu-
rité sur le siège du passager avant. Si le système d'airbags se déclenche
suite à un accident, les enfants risquent d'être grièvement blessés ou
même tués par le déploiement de l'airbag ⇒ page 47, Sécurité des en-
fants.
● Aucune autre personne, aucun animal ni aucun objet ne doit se trou-
ver entre les occupants assis à l'avant et la zone d'action de l'airbag.
● Les airbags ne protègent que pour un accident, une fois déclenchés,
ils doivent être remplacés.
● De même, aucun objet tel que porte-gobelets ou support de télépho-
ne ne doit être fixé sur les caches des modules d'airbags.
● Aucune transformation, quelle qu'elle soit, ne doit être effectuée sur
les composants du système d'airbags.
